特徴

厳しい建設環境の中で安全性は勿論経済性を重視したケーブルラックの開発を多くのユーザーの皆様からご依頼を受け新たに耐食性及び外観の優れた溶融亜鉛メッキ鋼鈑によりますZラックを製造販売いたします。Zラックは溶融亜鉛メッキ鋼鈑を冷間ロールホーミング加工し特殊ネジ方式で組立ていますので、運搬中や取付作業中の表面への損傷の心配は全く無くなりました。又接続部分が金属部の直接接触になりますので、アースボンド施工は不要になります。経済性を重点に考慮し、画期的なケーブルラック、Zラックを是非ご利用ください。

お値段が安い!
ぜひ、お値段の比較をして下さい。
きっと御満足なさいますよ!
傷がつかない!
運搬中取付作業中の傷を補修するのも大変な手間がかかりますネ!
アースボンドが不要です!
電気的絶縁物がありませんので接続部のアースボンド作業はいりませんヨ!
Z・ラックQ&A -質問にお答えします。-
Q.なぜカナフジ電工だけがZラックを製造販売できたのですか?
A.カナフジ電工のケーブルラックは全て特殊ネジ止め方式で組立てられており溶接等の構造が一切ありませんので溶融亜鉛メッキ鋼鈑の表面をそのまま利用できるZゼットラックが製造できたのです。
Q.溶融亜鉛メッキ鋼鈑では錆びるのではないですか?
A.レースウェイやケーブルラックサポート類は全て溶融亜鉛メッキ鋼鈑のままで使用されていて防錆の問題は起きていませんね。当社のZゼットラックはレースウェイやラックサポートより亜鉛付着量の多い材料を使用していますので安心下さい。ただしこのZゼットラックは屋内使用専用としていますので念の為。
Q.Zラックは経済的と言っていますが、どのくらい経済的なのですか?
A.同業他社と比較した場合、約20%の価格差があります。
物件による値引率も従来通りです。
Q.いざ使用してみよう?と思っても納期的に間に合わないなどと言う事はないでしょうね?
A.当社では従来の粉体塗装仕様タイプとスーパーダイマ仕様タイプ(パワフルラック)とZゼットラックを同時生産をしており、安心してご発注ください。

組立使用例


▲ 横引き施工

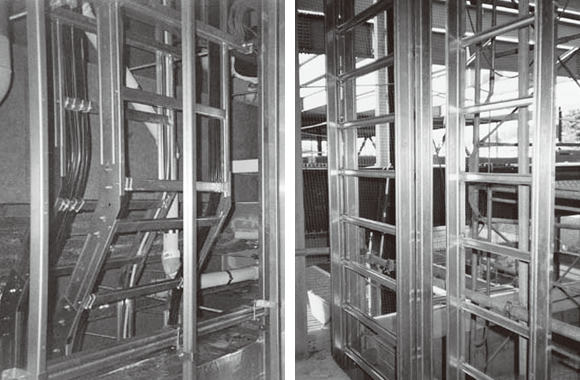

▲ 縦引き施工 ▲ 耐震用縦ラック
Z・ラックのタイプと部品 カナフジ電工の“Zラック”には親桁寸法H=70の》ZH型《とH=100の》ZL型《の2種類があります。桁巾は200m/mから1200m/mまで常時在庫されていますので即納OKです!


分岐ラック   パーツ

Z・ラック型番表
ZH型
(70)
ZL型
(100)
ZH型
(70)
ZL型
(100)
ZH型
(70)
ZL型
(100)
ZH型
(70)
ZL型
(100)
直線ラック(定尺3m) 分岐ラック(T型) インサイドベンドラック 接続・分岐・固定・増減金具
ZHS-200 ZLS-200 ZHT-200 ZLT-200 ZHI-200 ZLI-200 ZHP-1 ZLP-1
ZHS-300 ZLS-300 ZHT-300 ZLT-300 ZHI-300 ZLI-300 ZHP-1A ZLP-1A
ZHS-400 ZLS-400 ZHT-400 ZLT-400 ZHI-400 ZLI-400 ZHP-1B ZLP-1B
ZHS-500 ZLS-500 ZHT-500 ZLT-500 ZHI-500 ZLI-500 ZHP-2 ZLP-2
ZHS-600 ZLS-600 ZHT-600 ZLT-600 ZHI-600 ZLI-600 ZHP-3 ZLP-3
ZHS-700 ZLS-700 ZHT-700 ZLT-700 ZHI-700 ZLI-700 ZHP-4(W-) ZLP-4(W-)
ZHS-800 ZLS-800 ZHT-800 ZLT-800 ZHI-800 ZLI-800 ZHP-4C ZLP-4C
ZHS-1000 ZLS-1000 ZHT-1000 ZLT-1000 ZHI -1000 ZLI -1000 ZHP-4D ZLP-4D
- - ZLS-1200 - - ZLT-1200 - - ZL I -1200 ZHP-5-50 ZLP-5-50
分岐ラック(L型) 分岐ラック(X型) アウトサイドベンドラック ZHP-5-100 ZLP-5-100
ZHL-200 ZLL-200 ZHX-200 ZLX-200 ZHO-200 ZLO-200 ZHP-5-150 ZLP-5-150
ZHL-300 ZLL-300 ZHX-300 ZLX-300 ZHO-300 ZLO-300 ZHP-5-200 ZLP-5-200
ZHL-400 ZLL-400 ZHX-400 ZLX-400 ZHO-400 ZLO-400 ZHP-5-300 ZLP-5-300
ZHL-500 ZLL-500 ZHX-500 ZLX-500 ZHO-500 ZLO-500 ZHP-5-400 ZLP-5-400
ZHL-600 ZLL-600 ZHX-600 ZLX-600 ZHO-600 ZLO-600 ZHP-F ZLP-F
ZHL-700 ZLL-700 ZHX-700 ZLX-700 ZHO-700 ZLO-700 ZHP-11 ZLP-11
ZHL-800 ZLL-800 ZHX-800 ZLX-800 ZHO-800 ZLO-800 ZHP-12-200 ZLP-12-200
ZHL-1000 ZLL-1000 ZHX-1000 ZLX-1000 ZHO-1000 ZLO-1000 ZHP-12-300 ZLP-12-300
- - ZLL-1200 - - ZLX-1200 - - ZLO-1200 ZHP-12-400 ZLP-12-400
分岐ラック(LB型) 分岐ラック(Y型) 上下ベンドラック ZHP-12-500 ZLP-12-500
ZHLB-200 ZLLB-200 ZHY-200 ZLY-200 ZHUD-200 ZLUD-200 ZHP-12-600 ZLP-12-600
ZHLB-300 ZLLB-300 ZHY-300 ZLY-300 ZHUD-300 ZLUD-300 ZHP-12-700 ZLP-12-700
ZHLB-400 ZLLB-400 ZHY-400 ZLY-400 ZHUD-400 ZLUD-400 ZHP-12-800 ZLP-12-800
ZHLB-500 ZLLB-500 ZHY-500 ZLY-500 ZHUD-500 ZLUD-500 ZHP-12-1000 ZLP-12-1000
ZHLB-600 ZLLB-600 ZHY-600 ZLY-600 ZHUD-600 ZLUD-600 ZHP-12-B ZLP-12-B
ZHLB-700 ZLLB-700 ZHY-700 ZLY-700 ZHUD-700 ZLUD-700 ZHP-13 ZLP-13
ZHLB-800 ZLLB-800 ZHY-800 ZLY-800 ZHUD-800 ZLUD-800 ZHP-14 ZLP-14
ZHLB-1000 ZLLB-1000 ZHY-1000 ZLY-1000 ZHUD-1000 ZLUD-1000 ZHP-15 ZLP-15
- - ZLLB-1200 - - ZLY-1200 - - ZLUD-1200 ZHP-16(1.5m) ZLP-16(1.5m)
- - - - - - - - - - - - ZHP-16B ZLP-16B
