耐震ラック支持材「縦カナちゃん・K」

電気設備

空調設備

その他

特徴

この金具は、すでに高層タワー等の建設に偉大な効果を発揮し、作業を安全に、取り付けを容易に、短納期作業を可能にした作業効率抜群の工法で、1台で4役の機能をもった金具です。
1個で4つの役割とは、
1.縦ラックの接続金具として2.ラック親桁の補強金具として
3.躯体の床への固定金具として4.ラック間のボンド接続として

の機能を果たすことです。だから、最小の部品点数と最小の手間で、効率の良い作業を可能にしたのです。
特に高層のタワーに関しては、狭い作業スペース、不安定な高所作業、作業中のビス類の落下等を想定する必要があるため、金具の取り付け作業は床で行うことが特徴です。従って、作業を容易に、安全に、短時間に行え、足場の必要もありません。
この工法で使用されるケーブルラックは、階だかとほぼ同じ長さのラックを採用し、接続位置と固定位置の干渉による不都合がなく、ラックの切断加工等の作業は発生致しません。

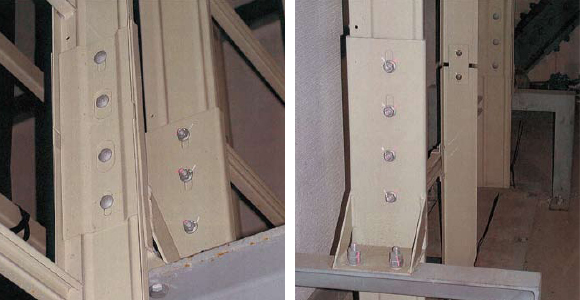

組立使用例

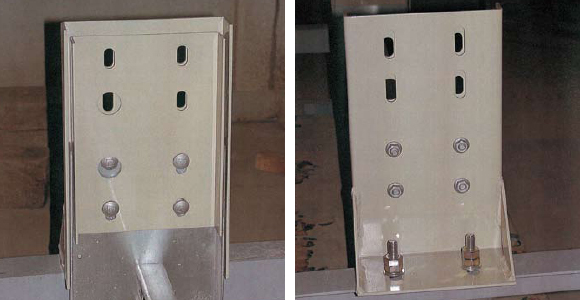

標準タイプ(親桁100H) 金具本体 ●粉体塗装仕上げ 5Y7/1 エポキシ・ポリエステル粉体塗装

付属品[1組に付き]
付属品名 サイズ 個数
ボス付角根丸頭ボルト M8×20L 8ヶ(ジオメット処理)
歯付ナット M8 8ヶ(ジオメット処理)
六角ボルト W3/8×45L 2ヶ(三価クロメートメッキ)
六角ナット W3/8 4ヶ(三価クロメートメッキ)
バネ座金 W3/8 2ヶ(三価クロメートメッキ)
平座金 W3/8 4ヶ(三価クロメートメッキ)

重量タイプ(親桁130H ~ 150H) 金具本体 ●粉体塗装仕上げ 5Y7/1 エポキシ・ポリエステル粉体塗装

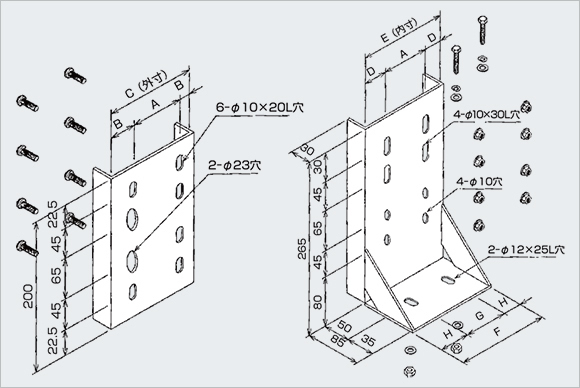

親桁高さ(H) A B C D E F G H
130H用 70 26.5 123 31 132 138.4 80 29.2
150H用 70 36.5 143 41 152 158.4 80 39.2

付属品[1組に付き]
付属品名 サイズ 個数
ボス付角根丸頭ボルト M8×20L 8ヶ(ジオメット処理)
歯付ナット M8 8ヶ(ジオメット処理)
六角ボルト W3/8×45L 2ヶ(三価クロメートメッキ)
六角ナット W3/8 4ヶ(三価クロメートメッキ)
バネ座金 W3/8 2ヶ(三価クロメートメッキ)
平座金 W3/8 4ヶ(三価クロメートメッキ)

使用上の注意

  1. カナフジ電工では、製品の改良のために予告なしに、製品の仕様(寸法、形状、板厚等)を変更することがあります。
  2. 当社製品について、このカタログに記載してある用途の他に、当社製品を応用して使用される場合は、使用用途が限定されるものもあり、ご不明な点は代理店又は当社営業担当者までお問い合わせ下さい。
  3. このカタログの製品をご使用の折、規定値が表示されているものは、その指示に従ってご使用下さい。
